數控木工雕刻機的工作臺系統
對數控木工雕刻機的工作臺系統，選用Block lanzcos法求解數控木工雕刻機的工作臺系統的前8階段固有頻率并進行分析。
數控木工雕刻機的工作臺的前3階段振型為工作臺沿X、Y、Z 3個不同方向的振動，第四階段的振型主要表現為數控木工雕刻機的工作臺本身的變形，而且固有評論較高。

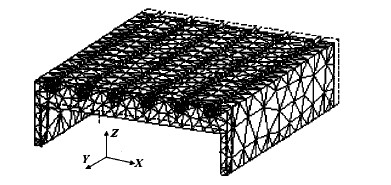

第一階固有頻率為131.0Hz，其振型主要表現為數控木工雕刻機工作臺沿著Y向振動（見下圖）；
數控木工雕刻機工作臺系統的第一階振型（f=131.0Hz）
第二階固有頻率為239.2Hz，其振型主要表現為數控木工雕刻機工作臺沿著X向振動；
第三階固有頻率為471.2Hz，其振型主要表現為數控木工雕刻機工作臺沿著Z向振動；
第四階固有頻率為942.0Hz，第五階固有頻率為962Hz，其振型主要表現為兩個不同對角的振動；
第六階固有頻率為990Hz，其振型主要表現為數控木工雕刻機工作臺繞著Z軸的轉動；
第七階固有頻率為1434Hz，其振型主要表現為數控木工雕刻機工作臺本身的扭振；
第八階固有頻率為1637Hz，其振型主要表現為數控木工雕刻機工作臺側邊的擺動。
