示教型數控雕銑機雕刻系統的組成

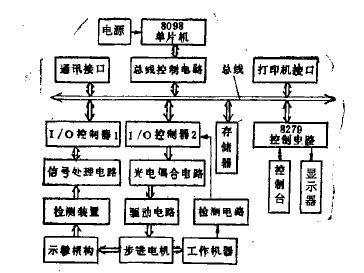

圖 示教型數控雕銑機數控雕刻系統的組成
數控雕刻系統的組成如圖１所示。雕刻加工過程通常是一種銑削或磨削加工過程。對于平雕和浮雕加工，用三坐標聯動數控雕銑機就能滿足需要，而對干立雕，則至少需要用五坐標的數控雕銑機床。
在數控雕刻系統中，利用示教機構，可完成實物模型的手工雕刻加工全過程。為了簡化數一控服刻加工控制程序的編制過程，示教機構坐標數與雕銑機所取坐標數相同。
檢測裝置用于檢測示教雕刻加工過程中示教機構各坐標的運動狀態，從實物模型的雕刻過程中獲取雕刻刀具運行軌跡的幾何信息，并輸入至單片機系統中，利用系統控制軟件實現數字化實物編程(簡稱示教編程)。然后根據所編制的數控程序，由單片機輸出控制指令，一控制伺服系統驅動雕銑機自動完成雕刻加工。
