數控雕銑機系統的數模轉換電路
數控雕銑機系統需要模擬信號對現場進行實時控制，寧波市寧海縣一帆數控機械有限公司所設計的系統采用了數模轉換電路，選用的DA器件是LINEAR公司生產的LTC2654I，這是一款16位高速4通道工業級的DA芯片。這部分具體電路如下圖所示，圖中的5V電源部分使用100μH的電感，隔離了來至其它部分的干擾，這款DA最后輸出的是電壓信號，為了提高這些電壓信號的驅動能力，系統采用電壓串聯負反饋電路進行處理，圖只畫出了其中一路，運算放大器采用的是LM324，這部分電路有很大的輸入阻抗，輸出阻抗很小，因此帶負載的能力很強。

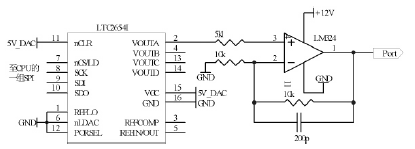

圖 數模轉換電路
