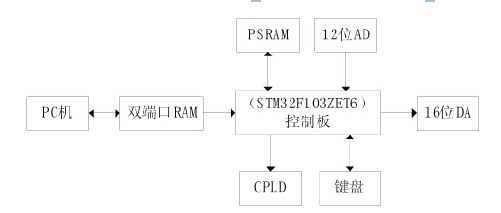

cnc雕銑機系統硬件框圖

　　基于ARM的cnc雕銑機控制系統主要由上位機、處理器控制板、硬件加密、鍵盤、數模轉換幾部分組成，具體如下圖所示，上位機主要是通過相應的雕刻軟件計算出需要雕刻圖像的G代碼，然后把這些數據代碼通過PCI總線放到雙端口RAM中去，主控制器主要是把雙端口RAM里面的數據取出來，計算出道具的位置然后送到道具控制器里面去，同時它要通過鍵盤完成人機交互，軟件設計時可以根據處理器的實際資源使用情況，讓它承擔更多的計算工作，減少上位機的工作量，提高了整個cnc雕銑機的實時性，控制器還會實時采集刀具的現場情況，根據實際工作現場做出相應的措施。硬件加密主要防止系統被人復制，起到產權保護的作用，同時由于整個系統中有3.3V的子系統，也有5.0V的子系統，它還可以在硬件上減小不同電源系統之間產生的干擾，提高系統的穩定性。
